Контроллер разработан в результате НИОКР по договору о предоставлении гранта Федеральным государственным бюджетным учреждением «Фонд содействия развитию малых форм предприятий в научно-технической сфере» (Фонд содействия инновациям).

Контроллер Saturn-PLC предназначен для создания систем автоматизированного управления технологическим оборудованием, в том числе для поддержания температуры воды в контуре отопления в соответствии с отопительным графиком, поддержания температуры воды в контуре ГВС посредством регулирующего клапана, температуры воздуха в системе приточной вентиляции с водяным калорифером, управления циркуляционными насосами, контроля температуры и давления воды, а также дальнейшей передачи данных на верхний уровень систем диспетчеризации по проводным сетям Ethernet.

Контроллер Saturn-PLC содержит два независимых канала регулирования температуры. Каждый из каналов может работать в режиме «Отопление», «ГВС» и «Вентиляция». В этом режиме есть готовые предустановки под типовые схемы теплоснабжения: Независимая система отопления Зависимая система отопления ГВС Вентиляция

Контроллер Saturn-PLC содержит электронный регулятор, управляющий преобразователями частоты вращения насосов с целью поддержания требуемого давления или температуры на выходе насосов. Регулирование производится по величине давления или температуре воды в подающем трубопроводе или по температуре воды в обратном трубопроводе или по перепаду давления или температуры в контуре потребителя.

Контроллер Saturn-PLC может работать как программируемый логический контроллер (ПЛК). В этом режиме контроллер работает в соответствии с программой, предварительно загруженной пользователем по интерфейсу USB. Программа составляется пользователем на языке FBD (язык функциональных диаграмм) в соответствии со стандартом IEC 61131-3. Программирование осуществляется с помощью специализированного программного обеспечения «Редактор функциональных схем» версии 1.2 и выше.

ОДНОВРЕМЕННОЕ УПРАВЛЕНИЕ ДВУМЯ КОНТУРАМИ ТЕПЛОСНАБЖЕНИЯ

Контроллер Saturn-PLC управляет двумя контурами теплоснабжения, такими как системы централизованного или индивидуального отопления и горячего водоснабжения, смесительные узлы и установки приточной вентиляции с водяным подогревом. Управление каждым контуром включает в себя автоматическое поддержание комфортной температуры (погодное регулирование), управления циркуляционными и подпиточными насосами с автоматическим их переключением и резервированием.

ОСНОВНЫЕ АЛГОРИТМЫ ВСТРОЕНЫ В ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОНТРОЛЛЕРА

Нет необходимости приобретения дополнительных ключей или карт памяти, контроллер готов к работе сразу после приобретения и установки на объекте.

ЭФФЕКТИВНОСТЬ ПРИ МОНТАЖЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИИ

Наладчик контролирует правильность подключения и исправность оборудования теплового узла непосредственно на цветном дисплее контроллера. Электронный журнал событий позволит оперативно выявить и устранить отклонения в работе оборудования тепловых узлов. Подключение через USB позволит выполнить первоначальную настройку и проверку подключения КИП при помощи переносного компьютера еще до подачи основного электропитания! Использование "разрывных" винтовых клеммных соединений позволяет максимально быстро выполнить установку и снятие контроллера. Контроллер предусматривает варианты крепление как на стандартную DIN-рейку, так и непосредственный монтаж на панель шкафа.

ПОДДЕРЖКА ШИРОКОГО СПЕКТРА ДАТЧИКОВ И ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ

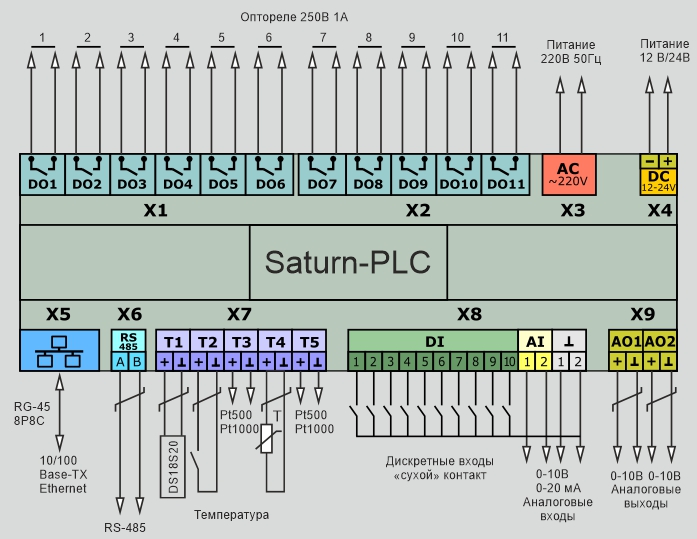

Контроллер Saturn-PLC поддерживает подключение широко распространенных аналоговых и цифровых датчиков температуры типа Pt, П, Ni, NTC, DS18B20 и датчиков давления с сигналами 0..10В или 4..20 мА. Контроллер работает с запорно-регулирующими клапанами как с дискретным, так и с широко распространенными в системах вентиляции пропорциональным аналоговым управлением.

ВЫСОКАЯ НАДЕЖНОСТЬ И БЕЗОТКАЗНОСТЬ

Надежность работы достигается применением электронных твердотельных реле без механических контактов и оригинальных решений по защите выходных сигналов контроллера от токов короткого замыкания, в том числе от замыканий в цепях управления нагрузкой ~220В. Выходы Saturn-PLC управляют дискретными запорно-регулирующими клапанами напрямую, без использования промежуточных реле. Электропитание контроллера Saturn-PLC может быть выполнено как от напряжения 220В, так и от безопасного источника 24В.

ИСПОЛЬЗОВАНИЕ ОРИГИНАЛЬНЫХ АЛГОРИТМОВ УПРАВЛЕНИЯ

Использование оригинальных алгоритмов регулирования позволило достичь высокой точности поддержания температуры, отсутствия колебаний при смене режимов и добиться уменьшения расходов на теплоснабжение и ремонт оборудования тепловых узлов. Встроенный календарь выходных и праздничных дней позволит гибко изменять температуру и добиться экономии тепловой энергии и средств.
