БЭВС

Блок экстренной видеосвязи БЭВС предназначен для организации распределенных пунктов экстренной двухсторонней громкоговорящей голосовой и видеосвязи с централизованным пунктом приема вызовов "гражданин-полиция" на основе сетевого протокола TCP/IP.

БЭВС обеспечивает организацию канала двухсторонней полудуплексной цифровой голосовой связи по стандарту m-Law ITU-T G.711, передачу цифрового видео сигнала по стандарту H.264 или MPEG-4, запись видеоархива со звуковыми данными на встроенную карту памяти или сетевой диск и дальнейшую передачу информации по интерфейсу Ethernet уровня 100Base-T в компьютер автоматизированного рабочего места АРМ оператора системы экстренной голосовой и видеосвязи с установленным программным обеспечением SES.

Блок экстренной голосовой и видеосвязи БЭВС выполнен в металлическом защищенном корпусе и подключается к сетевому коммутатору Ethernet с функцией питания РоЕ.

В корпусе БЭВС установлены микрофон, громкоговоритель, видеокамера и электронная плата.

При нажатии на кнопку вызова БЭВС выдает речевое информирование об ожидании ответа диспетчера "Ждите ответа". Сигнал о вызове поступает на центральный пункт, диспетчер подтверждает вызов и БЭВС переходит в режим голосовой связи. Также передается изображение с видеокамеры.

Блок обеспечивает качественную цифровую двухстороннюю громкоговорящую голосовую связь с диспетчером. Передача сигналов речи между БЭВС и компьютером диспетчера осуществляется по сети Ethernet.

В режиме голосовой связи диспетчер осуществляет переговоры с БЭВС, переключение «прием-передача» происходит автоматически под управлением из центрального пункта.

Также диспетчер может инициировать голосовую связь с любым блоком БЭВС.

Имеются средства регулировки громкости воспроизведения речи.

Питание на БЭВС подается по сети Ethernet по технологии РоЕ. Поэтому экстренная голосовая связь с диспетчером и видеонаблюдение не требуют дополнительного источника напряжения питания.

В блок БЭВС встроены видеокамера и видеорегистратор, который передает видеоизображение по сети Ethernet. Видеорегистратор также обеспечивает цикличную запись видеоархива со звуковой дорожкой на карту памяти.

В режиме разговора, при нажатии на кнопку вызова блока БЭВС, диспетчер получает видеоизображение на своем АРМ.

В режиме просмотра видеоизображения на АРМ выводится изображение с видеокамеры блока БЭВС без перехода в режим голосовой связи.

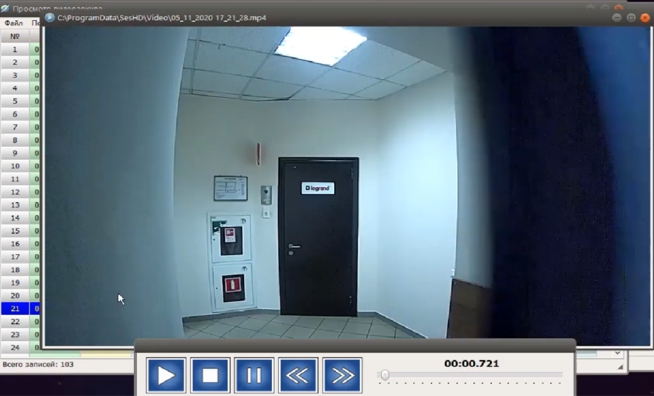

Диспетчер в любое время также может на компьютере просмотреть архивные записи из памяти видеорегистратора.

Для контроля температуры воздуха внутри корпуса БЭВС используется цифровой датчик температуры.

Программу SES устанавливают на компьютер оператора системы экстренной голосовой связи. Взаимодействие компьютера с блоками БЭВС осуществляется по сети Ethernet.

Программа SES выполняет следующие функции:

- прием вызова диспетчера от блоков экстренной связи БЭВС;

- двухстороннюю голосовую связь диспетчера с блоками БЭВС;

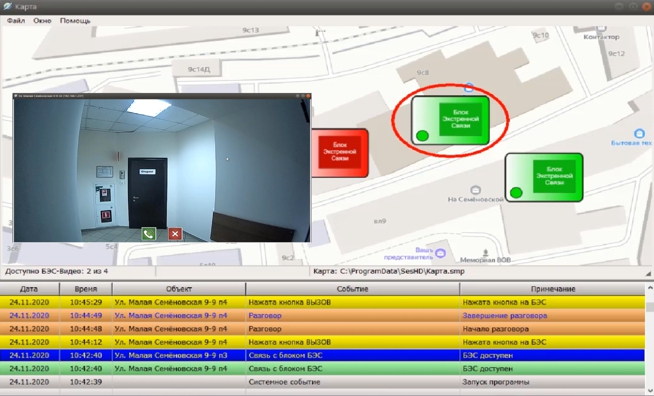

- просмотр диспетчером видеоизображения БЭВС в режиме "on line";

- просмотр диспетчером видеоизображения из архива БЭВС;

- прослушивание аудиозаписей разговоров из архива;

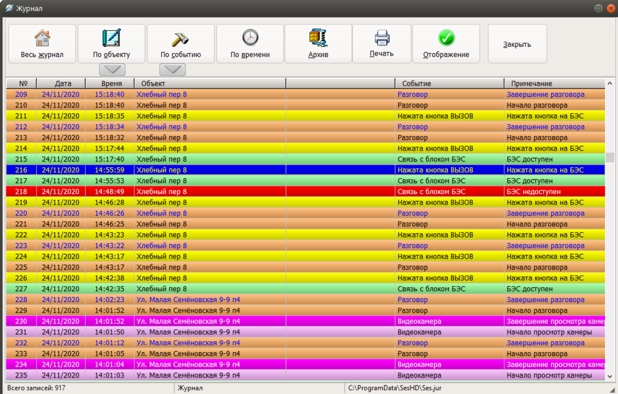

- просмотр журнала событий.

Блок экстренной голосовой и видеосвязи БЭВС содержит средства встроенного контроля работоспособности:

- проверку связи по интерфейсу Ethernet;

- дистанционную проверку исправности микрофона и громкоговорителя;

- контроль открытия корпуса. Эти средства контроля позволяют автоматически проверять исправность звукового тракта, фиксировать попытки вандалов вскрыть корпус БЭВС. Информация о состоянии БЭВС передается в компьютер системы голосовой связи.

• Сетевой интерфейс Fast Ethernet 10/100 Base-T
• Сетевые протоколы TCP, UDP, IP, RTP, SMTP, NTP, NFS, SMB
• Технология питания PoE
• Напряжение питания 48 В
• Потребляемая мощность не более 20 ВА
• Степень защиты оболочки IP21 по ГОСТ 14254
• Габаритные размеры 294x200x105 мм
• Масса 5 кг
• Средний срок службы 10 лет

Условия эксплуатации БЭВС:

- температура окружающего воздуха (-40 ...+50) С;

- относительная влажность окружающего воздуха до 95 % при 25 С
